ઓઇલ ટ્રાન્સફોર્મર માટે હાઇ ડેન્સિટી સ્ટ્રેટા વુડ

ટૂંકું વર્ણન:

ઇલેક્ટ્રિકલ લેમિનેટેડ લાકડાનો વ્યાપકપણે ટ્રાન્સફોર્મર્સ અને ટ્રાન્સફોર્મર્સમાં ઇન્સ્યુલેશન અને સપોર્ટ મટિરિયલ તરીકે ઉપયોગ થાય છે.તેમાં મધ્યમ ચોક્કસ ગુરુત્વાકર્ષણ, ઉચ્ચ યાંત્રિક શક્તિ, સરળ વેક્યૂમ સૂકવણી અને સરળ મશીનિંગના ફાયદા છે.તેનું ડાઇલેક્ટ્રિક સ્થિરાંક ટ્રાન્સફોર્મર તેલની નજીક છે, અને તેનું ઇન્સ્યુલેશન સંકલન વાજબી છે.તે ટ્રાન્સફોર્મર તેલમાં 105°C તાપમાને લાંબા સમય સુધી વાપરી શકાય છે.ઈલેક્ટ્રીકલ લેમિનેટેડ લાકડું તેલમાં ડૂબેલા ટ્રાન્સફોર્મરમાં ઉપલા અને નીચલા દબાણવાળી પ્લેટો, લીડ કૌંસ, આયર્ન યોક પેડ્સ અને અન્ય ભાગોના ઉત્પાદન માટે વ્યાપકપણે ઉપયોગમાં લેવાય છે અને તેનો ઉપયોગ ટ્રાન્સફોર્મરમાં ક્લિપ્સ બનાવવા માટે થાય છે.


ઉત્પાદન વિગતો

ઉત્પાદન ટૅગ્સ

ઉત્પાદન વર્ણન

તે સ્ટીલ પ્લેટ્સ, ઇન્સ્યુલેટિંગ કાર્ડબોર્ડ, ઇપોક્સી કાર્ડબોર્ડ, વગેરેને બદલે છે. આ પાસાઓમાં ઇપોક્સી ગ્લાસ કાપડ બોર્ડનો ઉપયોગ ટ્રાન્સફોર્મરનું સ્વ-વજન અને સામગ્રી ખર્ચ ઘટાડે છે.ઇલેક્ટ્રીકલ લેમિનેટેડ બોર્ડ એ ઉચ્ચ ગુણવત્તાની બિર્ચ લાકડામાંથી બનેલું વિનર છે, જેને રાંધવામાં આવે છે, છાલવામાં આવે છે અને સૂકવવામાં આવે છે.ખાસ ઇન્સ્યુલેટીંગ ગુંદર સાથે કોટેડ કર્યા પછી, તે ઉચ્ચ તાપમાન અને ઉચ્ચ દબાણ દ્વારા બનાવવામાં આવે છે.

પેદાશ વર્ણન

પ્લેટનું મહત્તમ કદ (લંબાઈ × પહોળાઈ × જાડાઈ): 4000×3000×120(mm)
પ્લેટોની સામાન્ય વિશિષ્ટતાઓ અને પરિમાણો (લંબાઈ × પહોળાઈ × જાડાઈ): 3000×1500×(10—120) (mm), 2400×2000×(10—120) (mm)

ઉત્પાદનના લક્ષણો

નામ

ઇલેક્ટ્રિકલ ઇન્સ્યુલેટીંગ લેમિનેટેડ લાકડું

ટેસ્ટ આઇટમ

એકમ

Tએસ્ટ પદ્ધતિ

દેખીતુંઘનતા

g/m3

IEC 61061-2:2001

ભેજનું પ્રમાણ

%

તેલ શોષણ

%

જાડાઈ વિવિધતાપહેલાં અનેતેલ શોષણ પછી

%

દાબક બળ

સામાન્ય

સ્તરો માટે ઊભી

એમપીએ

નો સંદર્ભ લો

ISO604: 1993

સ્તરોની સમાંતર

90

સ્તરો માટે ઊભી

સ્તરોની સમાંતર

ફ્લેક્સરલ તાકાત

સામાન્યતા

MD

એમપીએ

IEC 61061-2:2001

CD

90

MD

એમપીએ

CD

Fલેક્સરલ મોડ્યુલસ

સામાન્યcy

MD

એમપીએ

CD

90

MD

CD

સંકોચનક્ષમતાલંબમાટેલેમિનેશન

C

%

સી રેવ

અસર શક્તિ

ની સમાંતરલેમિનેશન

સ્તરો માટે ઊભી

kj/m2

સ્તરોની સમાંતર

પ્રવાહીનું દૂષણ ડીielectric



ઇલેક્ટ્રિક તાકાત

લંબમાટેલેમિનેશન

MV/m

બ્રેકડાઉન વોલ્ટેજ

ની સમાંતરલેમિનેશન

KV

સૂકવણી પછી સંકોચન

એક દિશા

%

બીદિશા

જાડાઈ

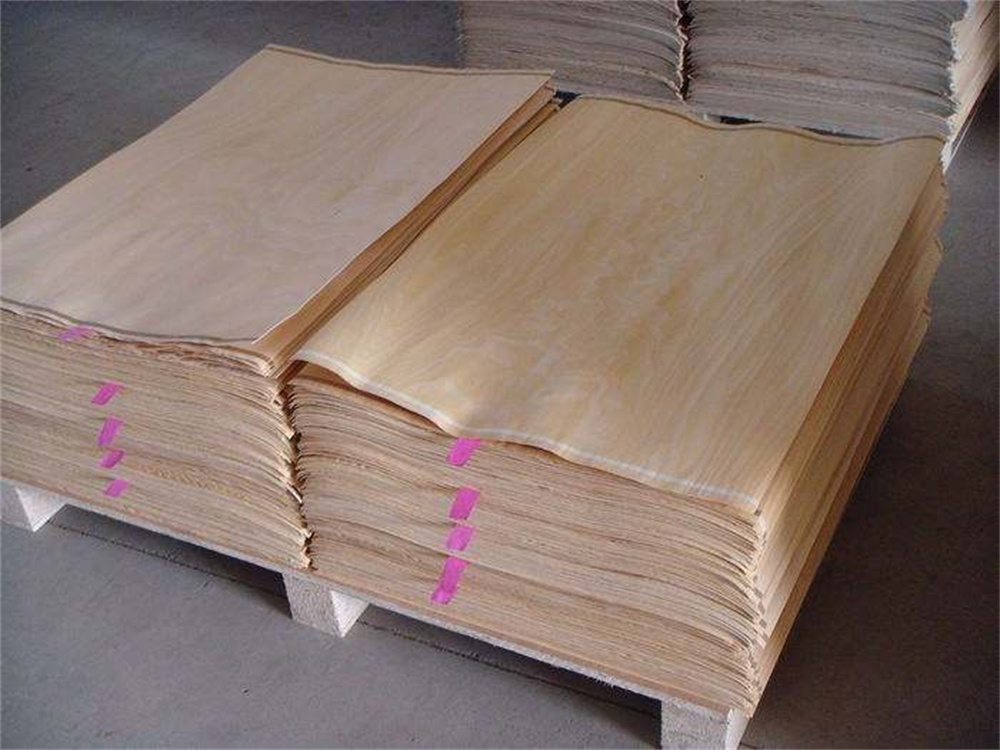

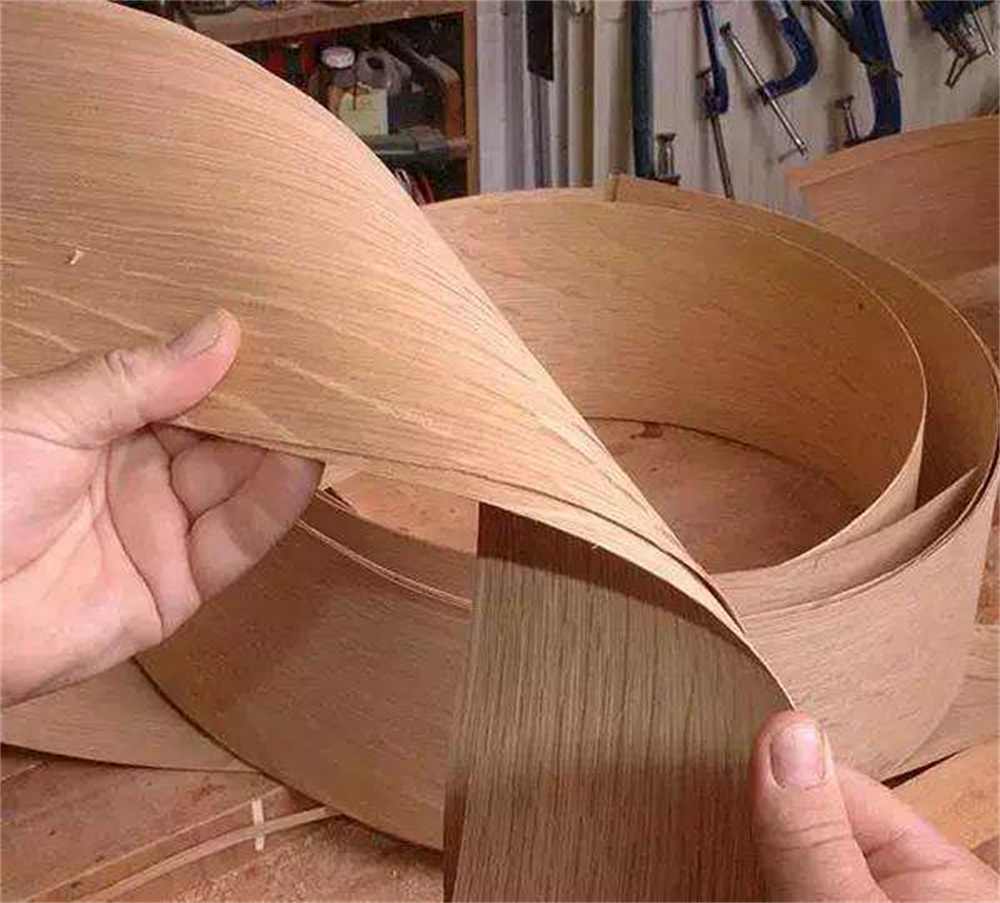

ઉત્પાદન પ્રદર્શન

લાકડાનું સ્તર 4
લાકડાનું સ્તર 2
લાકડાનું સ્તર 3
